Mycie obuwia, dezynfekcja rąk i kontrola przejścia

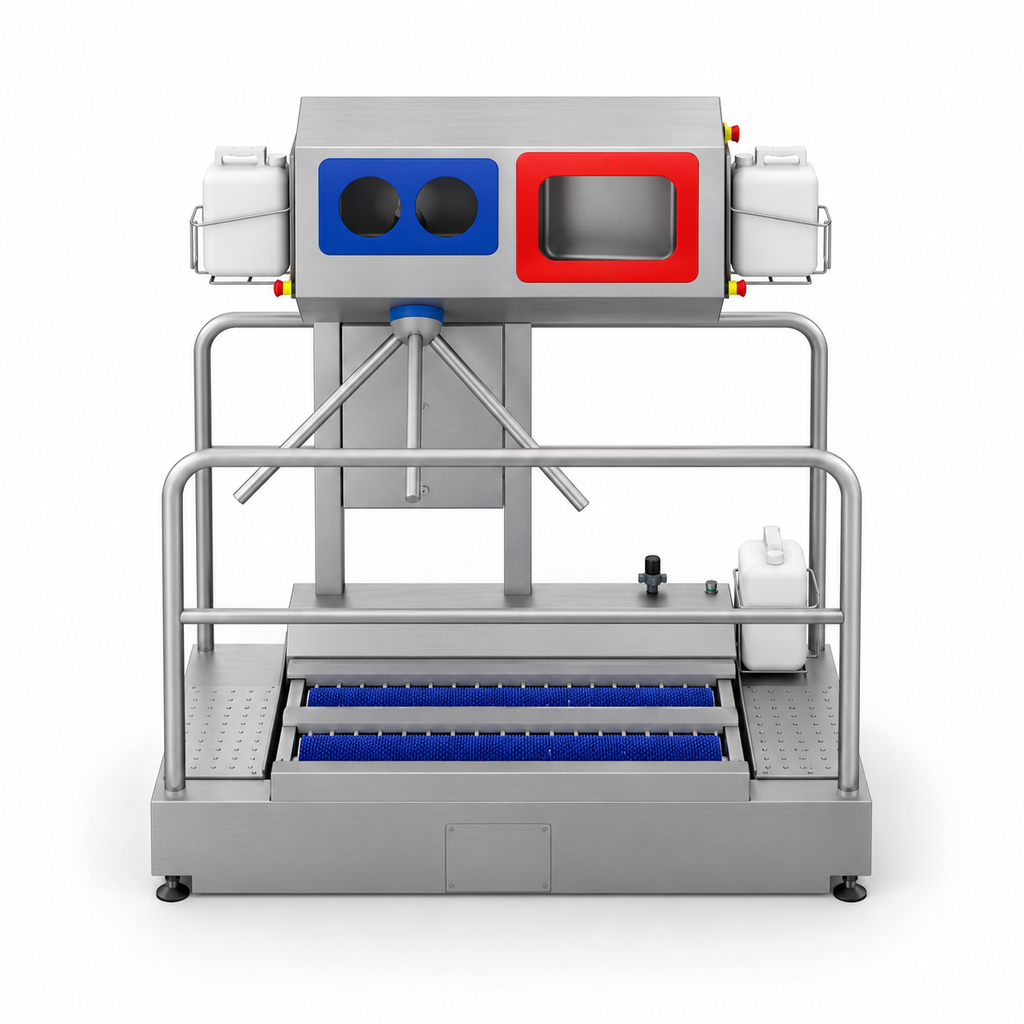

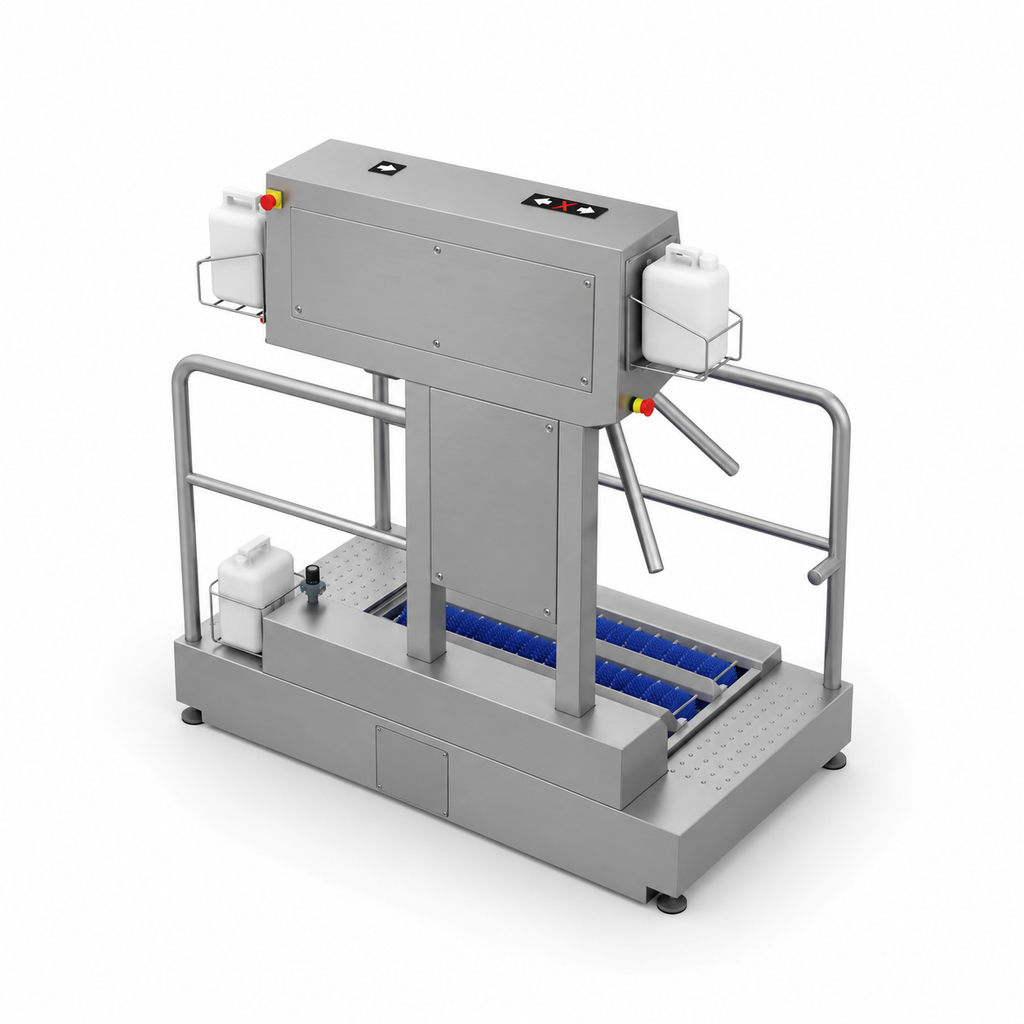

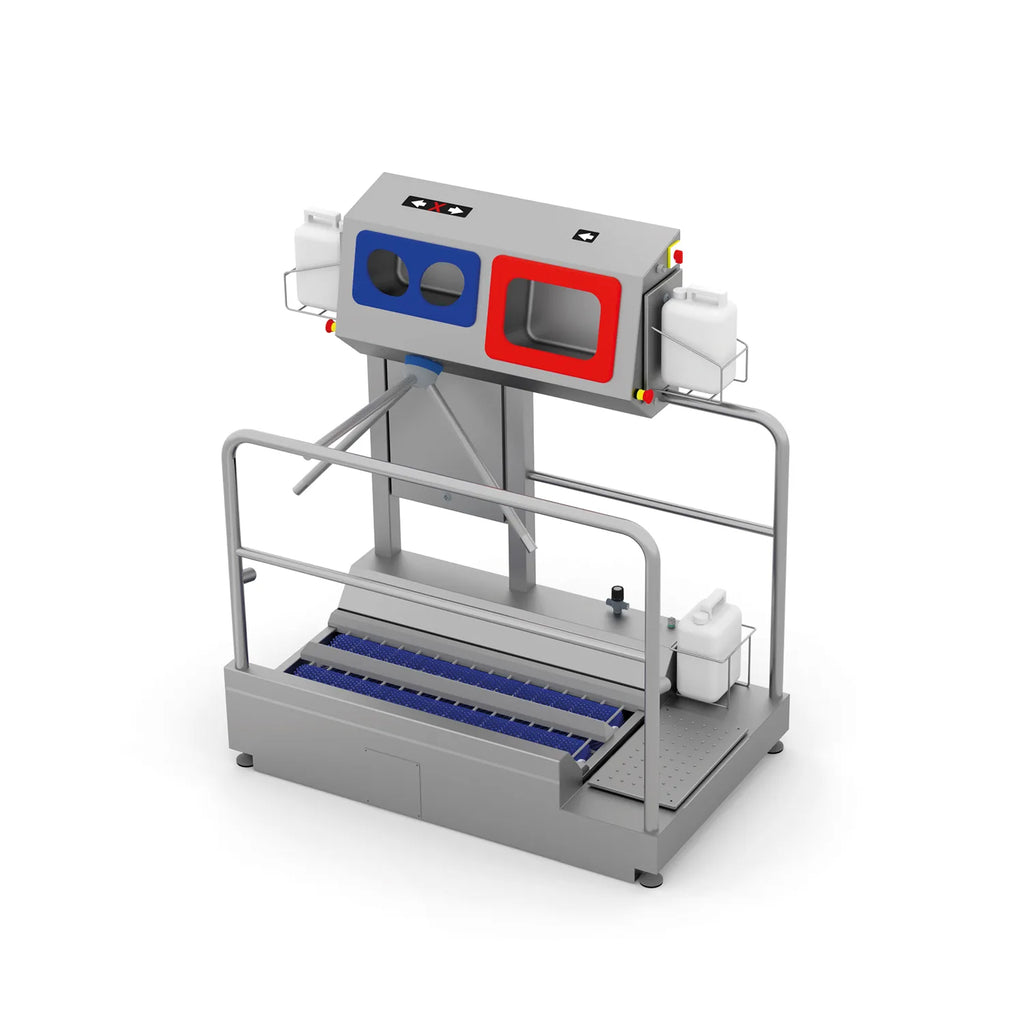

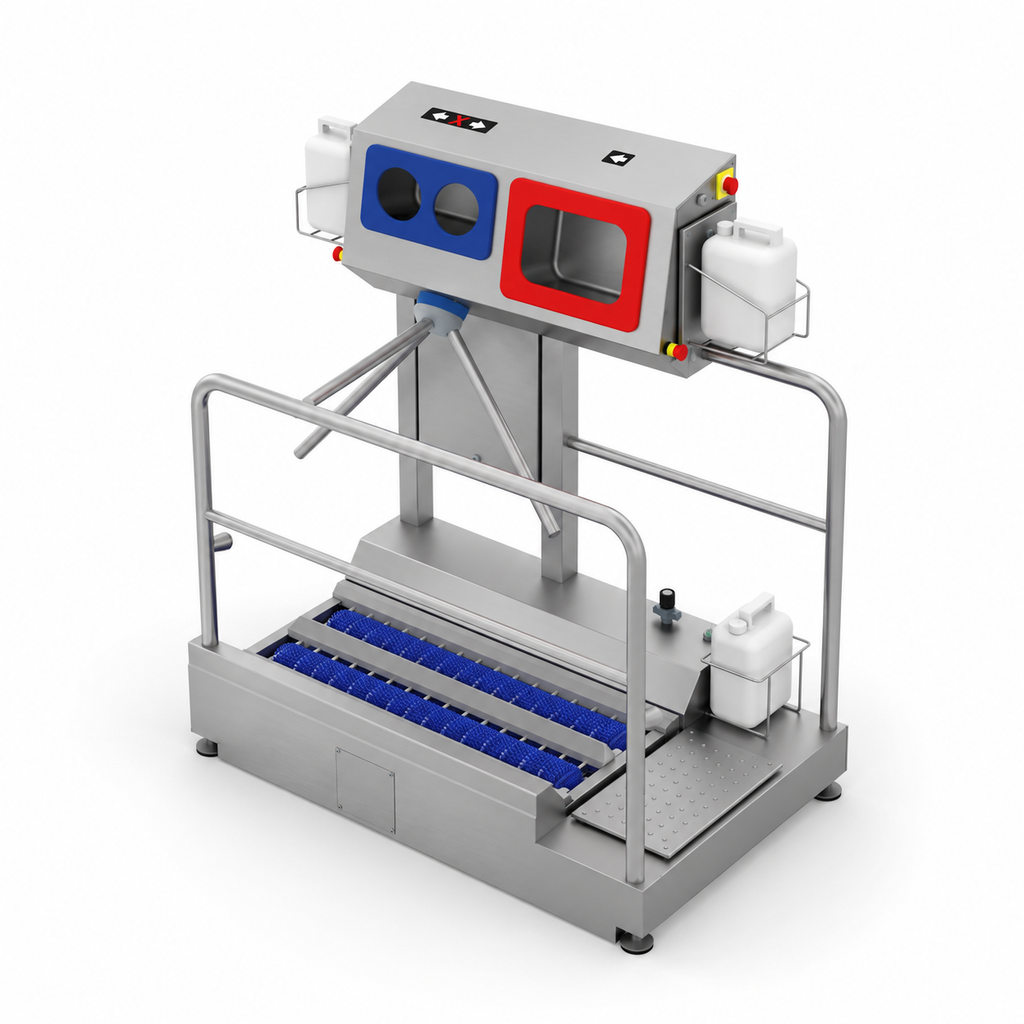

MINIMAX to kompaktowa śluza sanitarna przeznaczona do kontrolowania wejścia personelu do strefy chronionej. Urządzenie łączy mechaniczne mycie podeszew, bezdotykową dezynfekcję obu dłoni oraz tripod, który odblokowuje przejście dopiero po prawidłowym wykonaniu zaprogramowanej procedury.

Niska, płaska konstrukcja nie wymaga stosowania dodatkowych stopni wejściowych i zejściowych. Dzięki temu śluza zajmuje niewiele miejsca, zapewniając jednocześnie pełną kontrolę podstawowych czynności higienicznych.

Kontrolowana sekwencja wejścia

Osoba wchodząca do strefy chronionej wykonuje określoną procedurę:

1. Wchodzi na moduł mycia podeszew.

2. Szczotki automatycznie oczyszczają spód obuwia.

3. Użytkownik umieszcza obie dłonie w komorze dezynfekcyjnej.

4. Cztery nierdzewne dysze aplikują preparat na obie dłonie.

5. Po zakończeniu wymaganej sekwencji tripod odblokowuje przejście.

6. Sygnalizacja LED informuje, czy przejście jest dostępne.

Takie rozwiązanie ogranicza ryzyko przypadkowego lub świadomego pominięcia mycia obuwia albo dezynfekcji rąk.

Znaczenie w bioasekuracji

Obuwie i dłonie należą do podstawowych dróg mechanicznego przenoszenia zanieczyszczeń pomiędzy budynkami, sektorami i gospodarstwami. MINIMAX pomaga stworzyć jeden kontrolowany punkt wejścia do strefy czystej.

Śluza wspiera:

• oddzielenie strefy brudnej od czystej,

• usuwanie zabrudzeń z podeszew,

• dezynfekcję obu dłoni,

• kontrolowanie dostępu do strefy chronionej,

• standaryzację procedur wejścia personelu,

• ograniczenie ryzyka pomijania czynności higienicznych,

• uporządkowanie ruchu pracowników i gości,

• ograniczenie mechanicznego przenoszenia czynników chorobotwórczych,

• realizację procedur związanych z ochroną przed ASF i innymi chorobami zakaźnymi.

Skuteczność procesu zależy również od właściwego doboru preparatów, ich stężenia, czasu kontaktu, oczyszczenia powierzchni oraz regularnego serwisowania urządzenia.

Automatyczne mycie podeszew

Moduł myjący jest wyposażony w dwie obrotowe szczotki o średnicy 180 mm. Szczotki wykonano z gładkiego poliestru PBT, charakteryzującego się odpornością na środki chemiczne, odpowiednią sztywnością i niskim współczynnikiem tarcia.

System mechanicznie usuwa z podeszew:

• błoto i ziemię,

• resztki organiczne,

• pozostałości ściółki,

• kurz i luźne zanieczyszczenia,

• materiał mogący ograniczać skuteczność dalszej dezynfekcji.

Dostępne długości szczotek pozwalają dobrać czas kontaktu obuwia z powierzchnią myjącą do natężenia ruchu i wymagań obiektu.

Bezdotykowa dezynfekcja obu dłoni

Zintegrowana komora została wyposażona w cztery nierdzewne dysze natryskowe rozmieszczone nad i pod dłońmi. Preparat jest nanoszony jednocześnie na prawą oraz lewą dłoń.

Dwa otwory dostępowe posiadają zabezpieczenia ograniczające przedostawanie się wody do wnętrza obudowy. Profile typu C i nierdzewne zamki wspierają szczelność oraz ułatwiają utrzymanie urządzenia w czystości.

Kontrola dostępu za pomocą tripodu

Sprężynowo-krzywkowy mechanizm tripodu blokuje przejście do czasu prawidłowego wykonania wymaganych czynności. Użytkownik nie może wejść do strefy chronionej bez zakończenia zaprogramowanej sekwencji.

System sygnalizacji LED przekazuje czytelne informacje:

• zielona strzałka – przejście odblokowane,

• czerwony znak X – przejście zablokowane.

Śluza może pracować w obu kierunkach i zostać przygotowana jako wykonanie lewe lub prawe, zależnie od układu komunikacyjnego obiektu.

Programowalne sterowanie

Sterownik PLC Siemens LOGO! umożliwia ustawienie podstawowych parametrów pracy urządzenia. Pozwala to dostosować czas poszczególnych etapów do przyjętej procedury higienicznej.

Sterowanie znajduje się w szczelnej obudowie ze stali nierdzewnej o stopniu ochrony IP66. Urządzenie posiada również przycisk odpowietrzania systemu natryskowego.

Konstrukcja do intensywnego użytkowania

MINIMAX wykonano ze stali nierdzewnej AISI 304. Elementy napędowe znajdują się wewnątrz korpusu i są zabezpieczone dodatkową powłoką antykorozyjną.

Uchylna pokrywa zapewnia dostęp do podzespołów podczas obsługi technicznej. Przetłoczenia antypoślizgowe zwiększają bezpieczeństwo użytkowania, a korytka odpływowe wykonane w profilu C wspierają szczelność i higienę urządzenia.

Najważniejsze zalety

• mycie podeszew i dezynfekcja obu dłoni w jednym ciągu,

• kontrolowane odblokowanie przejścia,

• kompaktowa konstrukcja bez dodatkowych stopni,

• dwie szczotki obrotowe Ø 180 mm,

• cztery nierdzewne dysze do dezynfekcji rąk,

• jednoczesna aplikacja preparatu na obie dłonie,

• sygnalizacja LED statusu przejścia,

• programowalny sterownik Siemens LOGO!,

• możliwość pracy w obu kierunkach,

• możliwość wykonania strony lewej lub prawej,

• dwa koszyki na pojemniki 5-litrowe,

• obudowa sterowania o stopniu ochrony IP66,

• napędy zabezpieczone antykorozyjnie,

• powierzchnie antypoślizgowe,

• konstrukcja ze stali nierdzewnej AISI 304,

• łatwy dostęp do elementów serwisowych.

Wersje śluzy MINIMAX

MINIMAX 600 Compact

Najbardziej kompaktowe wykonanie, przeznaczone do niewielkich śluz i pomieszczeń o ograniczonej powierzchni. Szczotki o długości 600 mm zapewniają szybkie mechaniczne oczyszczenie podeszew przy zachowaniu minimalnej długości całego urządzenia.

Najlepiej sprawdzi się w:

• mniejszych gospodarstwach,

• niewielkich budynkach inwentarskich,

• punktach wejścia o umiarkowanym natężeniu ruchu,

• istniejących pomieszczeniach z ograniczoną przestrzenią.

Parametry wersji

Parametry techniczne

• materiał: stal nierdzewna AISI 304, DIN 1.4301,

• szczotki: 2 obrotowe szczotki Ø 180 mm,

• materiał szczotek: poliester PBT,

• liczba dysz do rąk: 4,

• koszyki na preparaty: 2 pojemniki po 5 l,

• przyłącze wody: 1/2",

• odpływ: Ø 50 mm PCV, wyprowadzony z boku,

• zasilanie: 400 V, 50 Hz,

• napęd szczotek: 2 × 250 W,

• stopień ochrony napędu: IP65,

• sterowanie: PLC Siemens LOGO!,

• obudowa sterowania: stal nierdzewna, IP66,

• kontrola przejścia: tripod sprężynowo-krzywkowy,

• sygnalizacja: zielone strzałki i czerwony znak X,

• funkcja odpowietrzania systemu natryskowego,

• możliwość pracy w obu kierunkach,

• dostępne wykonanie lewe lub prawe.

Zastosowanie

Śluza MINIMAX może być wykorzystywana w:

• gospodarstwach utrzymujących trzodę chlewną,

• fermach drobiu,

• wylęgarniach,

• budynkach inwentarskich,

• zakładach przetwórstwa spożywczego,

• ubojniach i zakładach mięsnych,

• mleczarniach,

• laboratoriach,

• zakładach farmaceutycznych,

• obiektach weterynaryjnych,

• zakładach posiadających strefy czyste i brudne.

Dobór i realizacja przez CUTS

CUTS – Centrum Usług Techniczno-Sanitarnych pomaga dobrać wersję śluzy do dostępnej powierzchni, liczby użytkowników, natężenia ruchu oraz organizacji strefy czystej i brudnej.

Zakres współpracy może obejmować:

• analizę układu komunikacyjnego,

• dobór długości modułu myjącego,

• wybór wykonania lewego lub prawego,

• zaplanowanie kierunków przejścia,

• weryfikację przyłączy,

• dobór preparatów i wyposażenia uzupełniającego,

• przygotowanie oferty technicznej,

• dostawę i montaż,

• uruchomienie urządzenia,

• instruktaż obsługi,

• wsparcie techniczne i serwisowe.

MINIMAX – minimalne wymiary, maksymalna kontrola

Śluza może pracować jako samodzielny punkt wejścia albo zostać zintegrowana z większym systemem kontroli dostępu i wyposażeniem strefy bioasekuracyjnej.

Skontaktuj się z CUTS, aby dobrać odpowiednią wersję śluzy MINIMAX do układu i wymagań Twojego obiektu.
